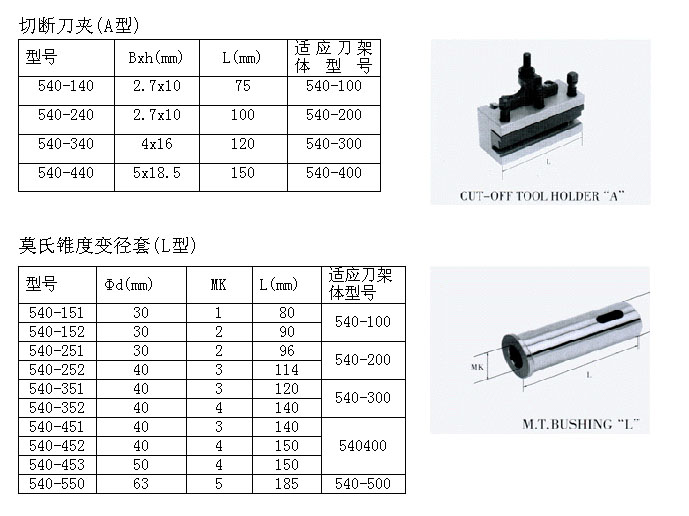

40工位式快换刀架


40工位刀架体

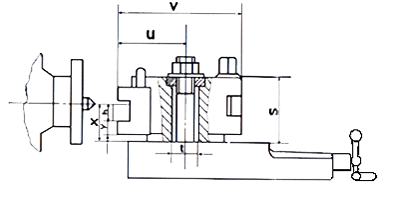

尺寸示意图

40工位快换刀架规格及刀架体型号



刀架规格

刀架体型号

车床回转直径(mm)

Xmin (mm)

Xmax(mm)

A0

540-000

120-220

h=12  18.5

26.5

A1

540-100

150-300

h=16  25.5
h=20  29.5

36.5
40.5

E5

540-200

200-400

h=20  32
h=25  37

49
52

B2

540-300

300-500

h=25  38
h=32  46

58
57

C3

540-400

400-700

h=32  47.5
h=40  55.5
h=45  61

87.5
91.5
91

D1

540-500

600-1000

h=40  60
h=50  72
h=63  85

96
102
105

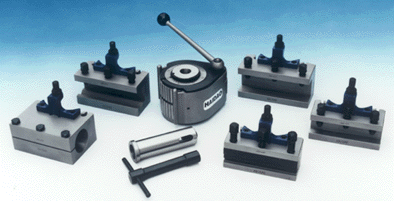

五件套40工位快换刀架

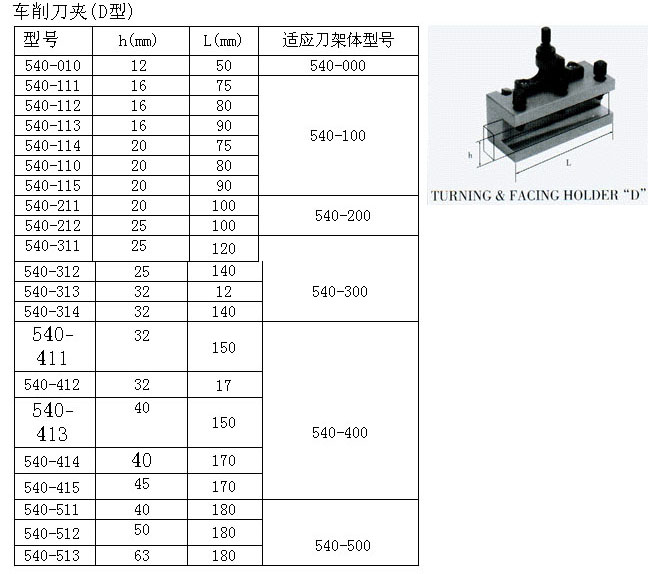

每套包含:1件刀架体、3件“D

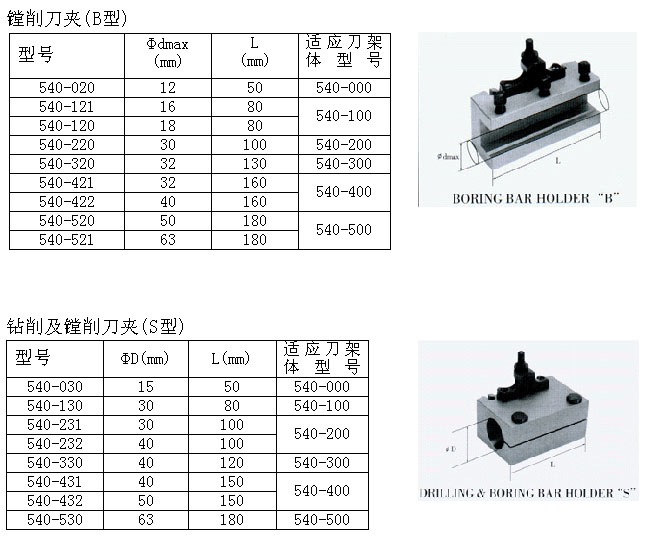

”型刀夹和1件“B”型刀夹。

刀架

成套编号

每套包含刀架体、刀夹的
型号及数量

车床回转直径(mm)

规格

A0

541-000

1件540-000、3件540-010、
1件540-020

120-220

A1

541-100

1件540-100、3件540-115、
1件540-120

150-300

E5

541-200

1件540-200、3件540-211、
1件540-220

200-400

B2

541-300

1件540-300、3件540-311、
1件540-320

300-500

C3

541-400

1件540-400、3件540-411、
1件540-422

400-700

D1

541-500

1件540-500、3件540-511、
1件540-520

600-1000
